避雷針、避雷網等能防止建筑物外部遭受直接雷擊，而通過電纜、通信線、金屬管道等引入室內的感應雷電、浪涌電壓所造成的破壞，則是外部防雷系統無法避免的。因此，室內的電氣設備、通信網絡、家用電器等需要用專用的防雷器進行保護。 　　

KDY系列電源防雷器依據IEC標準設計，能在最短的時間內，將被保護線路接入等電位系統中、將浪涌限制在一定的電壓保護水平，并迅速對大地釋放因雷擊引起的高壓脈沖能量，降低各接線間的電位差，起到保護用戶配電設備的作用 　　

產品應用： 　　

KDY-100B電源防雷器的通流容量較大，是一級電源防雷保護器。根據防雷原理，雷電能量經一次釋放后，在電源線上仍有較高的殘壓，應通過防雷系統后級防雷器配合，使雷電能量逐級釋放，才能有效地保護終端用電設備。 　　

KDY-100B 型電源防雷器使用時，對三相四線電源可用四片“KDY-100B型”并接在被保護端和大地（L1、L2、L3、N線與PE）線之間，稱為TN-S接法。對三相三線電源可用三片“KDY-100B型”并接在被保護端和大地（L1、L2、L3 線與PE）線之間。單相電源的防雷可在L、N線對地（PE）之間各并接一片“KDY-100B型” 電源防雷器。 　　

產品特色： 　　

選用優質防雷元件，高可靠質量保證； 　　

最大泄流能力可達200kA（8/20μs）； 　　

沖擊放電電流可達15kA（10/350μs）； 　　

溫控脫扣裝置，使用壽命長，故障失效指示； 　　

響應時間快，安裝簡單，維護方便。

避雷針、避雷網等能防止建筑物外部遭受直接雷擊，而通過電纜、通信線、金屬管道等引入室內的感應雷電、浪涌電壓所造成的破壞，則是外部防雷系統無法避免的。因此，室內的電氣設備、通信網絡、家用電器等需要用專用的防雷器進行保護。
　　

KDY系列電源防雷器依據IEC標準設計，能在最短的時間內，將被保護線路接入等電位系統中、將浪涌限制在一定的電壓保護水平，并迅速對大地釋放因雷擊引起的高壓脈沖能量，降低各接線間的電位差，起到保護用戶配電設備的作用

　　

產品應用：
　　

KDY-100B電源防雷器的通流容量較大，是一級電源防雷保護器。根據防雷原理，雷電能量經一次釋放后，在電源線上仍有較高的殘壓，應通過防雷系統后級防雷器配合，使雷電能量逐級釋放，才能有效地保護終端用電設備。
　　

KDY-100B 型電源防雷器使用時，對三相四線電源可用四片“KDY-100B型”并接在被保護端和大地（L1、L2、L3、N線與PE）線之間，稱為TN-S接法。對三相三線電源可用三片“KDY-100B型”并接在被保護端和大地（L1、L2、L3 線與PE）線之間。單相電源的防雷可在L、N線對地（PE）之間各并接一片“KDY-100B型” 電源防雷器。

　　

產品特色：
　　

選用優質防雷元件，高可靠質量保證；
　　

最大泄流能力可達200kA（8/20μs）；
　　

沖擊放電電流可達15kA（10/350μs）；
　　

溫控脫扣裝置，使用壽命長，故障失效指示；
　　

響應時間快，安裝簡單，維護方便。

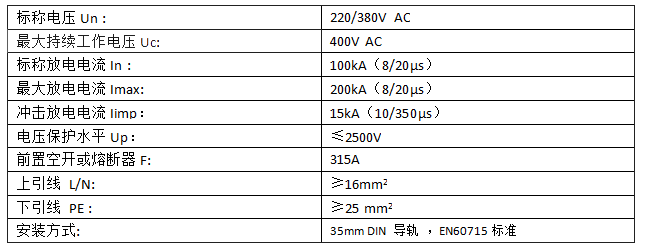

技術參數：

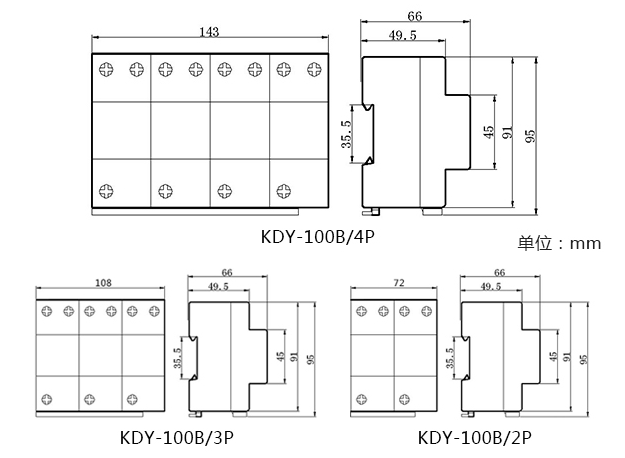

外形圖：

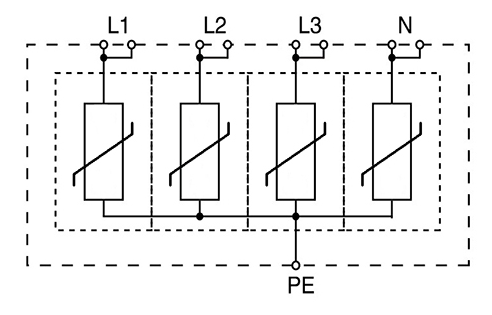

原理圖：

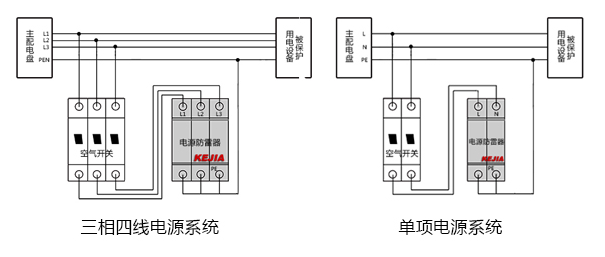

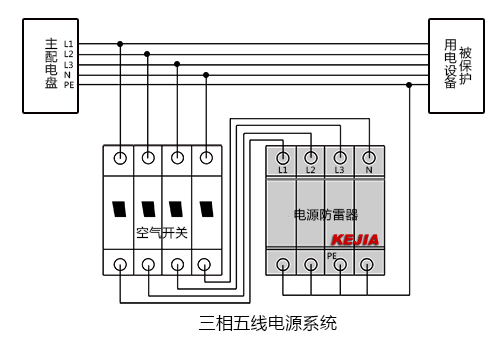

接線圖：

命名規則：

注意事項：

一、安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為接地線。
　　二、安裝時必須切斷電源，嚴禁帶電操作，連接導線必須符合要求。
　　三、當模塊故障顯示窗口指示紅色時，表示防雷器已經失效，應及時更換新的產品。
　　四、防雷接地應符合防雷規范要求，接地線盡可能短且接地電阻應小于10Ω。
