KDY-I12.5系列電源電涌防雷器是依據IEC電源防雷器的標準和GB標準設計，應用于高壓電源供電系統第一級的防雷保護產品。產品具備很高的雷電流泄放能力，單模塊最大通流容量大于12.5KA（10/350），可防范直擊雷在內的各種電涌。應用于雷擊風險較高地區的設備系統的電源第一級防雷（LPZ0A或LPZ0B與LPZ1交界區）。 　　

KDY-I12.5系列電源電涌防雷器無續流、避免普通間隙式SPD浪涌過后滅弧瞬間掉電問題，同時無漏電流。產品為標準35mm導軌式安裝方式，每模塊占兩位標準安裝位置，安裝維護簡便。

KDY-I12.5系列電源電涌防雷器是依據IEC電源防雷器的標準和GB標準設計，應用于高壓電源供電系統第一級的防雷保護產品。產品具備很高的雷電流泄放能力，單模塊最大通流容量大于12.5KA（10/350），可防范直擊雷在內的各種電涌。應用于雷擊風險較高地區的設備系統的電源第一級防雷（LPZ0A或LPZ0B與LPZ1交界區）。
　　

KDY-I12.5系列電源電涌防雷器無續流、避免普通間隙式SPD浪涌過后滅弧瞬間掉電問題，同時無漏電流。產品為標準35mm導軌式安裝方式，每模塊占兩位標準安裝位置，安裝維護簡便。

 技術參數

 ●額定電壓Un：220VAC
●最大持續工作電壓Uc：440VAC
●標稱放電電流In（8/20μs）：12.5kA
●沖擊電流Iimp（10/350μs）:12.5kA
●電壓保護水平Up：≤1.8kV
●響應時間tA：≤100ns
●前置熔斷器：100AgG
●連接導線：16-35mm2
●安裝：35mm標準導軌
●工作環境溫度：-40℃~+70℃
●遙信觸點-最大允許直流工作電流：0.2A/125V
●遙信觸點-最大允許直流工作電流：0.5A/48V
●外殼保護等級：IP20

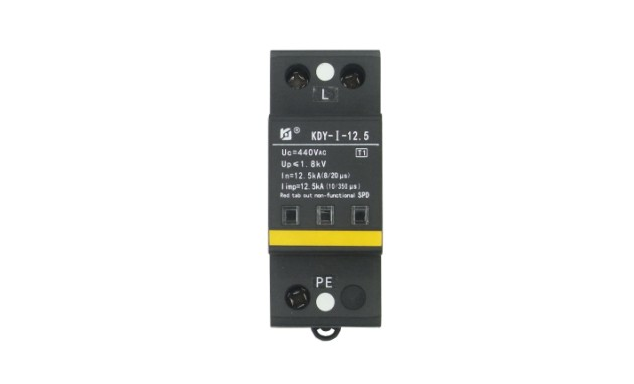

·         外形圖

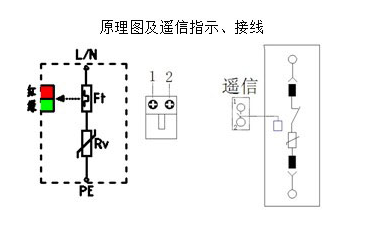

原理圖：

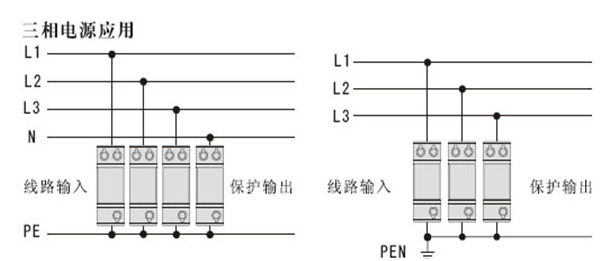

接線圖：

注意事項：

a、劣化失效指示：失效指示窗顯示紅色
　　b、所有接線露銅部分須加絕緣套管，用于連接浪涌保護器的接線必須盡可能的短；
　　c、浪涌保護器只能在規定的條件下使用，若超出其給定值，都可能造成浪涌保護器本身
　　或設備的損壞；
　　d、用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任
