電壓同步給定板是本公司根據市場需求開發的一款成熟產品，推向市場多年來質量穩定可靠，成為眾多客戶的標配產品，本產品主要用于塑料機械、紡織印染機械，包裝機械等成套設備及各種流水線，需要多電機同步控制的場合。

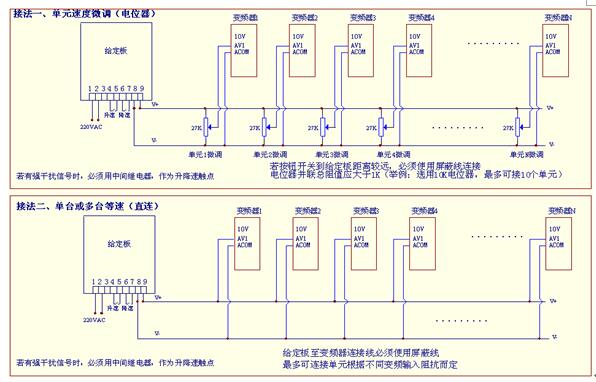

接線示意圖：

技術指標：

工作電源：220VAC/50HZ

外形尺寸（長*寬*高）120*95*45


導布速調整：（0—5V）順時針調整變小。出廠默認值0

升降速時間調整：（2—40秒）順時針調整變大。出廠默認值15秒


輸出最大值調整：（4—11V）順時針調整變小。出廠默認值10V

（輸出負載阻值必須大于1K）

調節方法：

1、導布速（開機初始速度）調整：上電后，在未按“升速”按鈕前，調整“導布速”電位器，直到所需輸出電壓。

2、最大速度調整：上電后，按“升速”按鈕，到最大輸出電壓值不動為止，調節“最大值”電位器直到所需輸出電壓。

3、 升降速時間調整：調整“升降速時間”電位器，每次調整半圈，然后測試從導布速到最大速度時間。重復幾次，直至所需時間。

 （輸出負載的等效阻值必須大于1K）

當變頻調速電位器=10K時，最多控制變頻不能超過10臺；當電位器=27K時，最多不超過27臺；以此類推。
