XCM系列運動型PLC，包含60點規格。
功能齊全，具備XC3系列的全部功能，能滿足用戶的各種使用需求
電源規格：AC220V（-E）
輸入類型：NPN型
輸出類型：晶體管（T）
支持高速計數（高達80KHz）、10路高速脈沖輸出（高達100KHz）、通訊等特殊功能
標配RS232口，用于編程下載
標配RS485口，用于多種通訊
不支持外接擴展模塊，但可外接擴展BD板
XCM系列運動型PLC，包含60點規格。
功能齊全，具備XC3系列的全部功能，能滿足用戶的各種使用需求
電源規格：AC220V（-E）
輸入類型：NPN型
輸出類型：晶體管（T）
支持高速計數（高達80KHz）、10路高速脈沖輸出（高達100KHz）、通訊等特殊功能
標配RS232口，用于編程下載
標配RS485口，用于多種通訊
不支持外接擴展模塊，但可外接擴展BD板
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |||
NPN型 | - | XCM-60T-E | - | - | - | - | 36點 | 24點 |
功能配置表
○用戶選擇 ×不支持 √支持
系列及點數 | 時鐘 | 通信 | 擴展 模塊 | BD板 | 高速計數路數 | 脈沖輸出路數（T型 /RT型） | 外部 中斷 | |||
485 通信 | 自由 通信 | 遞增 模式 | 脈沖+方向 | AB相 | ||||||
XCM系列 | ||||||||||
XCM-60 | ○ | √ | √ | × | √ | 4 | 0 | 3 | 10※1 | 4 |
※1：使用BD板后，Y1不可用于脈沖輸出。
基本規格
項目 | 規格 |
絕緣電壓 | DC500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~60℃ |
環境濕度 | 5%~95%（無凝露） |
通訊口1 | RS-232，連接上位機、人機界面編程或調試 |
通訊口2 | RS-232/RS-485，聯網或連接智能儀表、變頻器等 |
通訊口3 | BD板擴展通訊口RS-232C/RS-485 |
安裝 | 可用M3的螺絲固定或直接安裝在寬35mm的DIN46277導軌上 |
接地 | 第三種接地（不可與強電系統公共接地） |
性能規格
項 目 | 規 格 | ||
程序執行方式 | 循環掃描方式 | ||
編程方式 | 指令、梯形圖并用 | ||
處理速度 | 0.5us | ||
停電保持 | 使用FlashROM及鋰電池 | ||
用戶程序容量※1 | 160KB | ||
I/O點數※2 | 總點數 | 60點 | |
輸入點數 | 36點 X0~X43 | ||
輸出點數 | 24點 Y0~Y27 | ||
內部線圈（X）※3 | 544點：X0~X1037 | ||
內部線圈（Y）※4 | 544點：Y0~Y1037 | ||
內部線圈（M） | 8768點 | M0~M2999 【M3000~M7999】※5 | |
特殊用※6 M8000~M8767 | |||
流程（S） | 1024點 | S0~S511 【S512~S1023】 | |
定時器（T） | 點數 | 640點 | T0~T99：100ms不累計 |
T100~T199：100ms累計 | |||
T200~T299：10ms不累計 | |||
T300~T399：10ms累計 | |||
T400~T499：1ms不累計 | |||
T500~T599：1ms累計 | |||
T600~T639：1ms精確定時 | |||
規格 | 100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 | ||
計數器（C） | 點數 | 640點 | C0~C299：16位順計數器 |
C300~C598：32位順/倒計數器 | |||
C600~C618：?jiǎn)蜗喔咚儆?jì)數器 | |||
C620~C628：雙相高速計數器 | |||
C630~C638：AB相高速計數器 | |||
規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | ||
數據寄存器（D） | 5024字 | D0~D2999 【D4000~D4999】※5 | |
特殊用※6 D8000~D9023 | |||
FlashROM寄存器（FD） | 1980字 | FD0~FD1519 | |
特殊用※6 FD8000~FD8349 | |||
特殊用※6 FD8890~FD8999 | |||
擴展內部寄存器（ED）※7 | 36864字 | ED0~ED36863 | |
保密寄存器（FS）※12 | 16字 | FS0~FS15 | |
高速處理功能 | 高速計數、脈沖輸出、外部中斷 | ||
口令保護 | 6位長度ASCII | ||
自診斷功能 | 上電自檢、監控定時器、語法檢查 | ||
備注：
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域，可更改，修改地址參閱《基本指令篇》手冊附錄1-4。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱《基本指令篇》手冊附錄1。
※7：只有硬件版本在V3.0及以上的基本單元，才具有內部擴展寄存器ED。
※8：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※9：沒有與外設實連的I/O可作為快速內部繼電器使用。
※10：FlashROM寄存器不用設停電保持，停電時（無電池）其數據不會丟失。
※11：V3.3K及以后的編程軟件中新添加，FS寄存器是擠占原先部分FD寄存器，故V3.3K及以后的編程軟件中FD寄存器會有所減少。

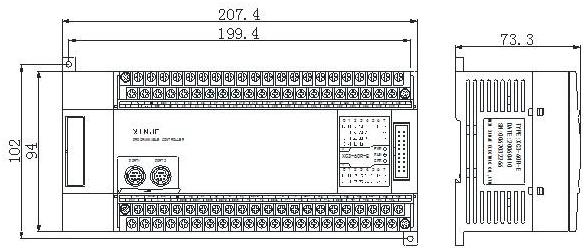

外觀尺寸圖（單位：mm）
 |
XCM系列運動型說明書 |
 |
