XD系列PLC適配模擬量輸出右擴展模塊，包含2、4點規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
12位高精度模擬量輸出
模擬量輸出類型：電壓、電流可選
特殊型號模擬量輸出為雙極性
XD系列PLC適配模擬量輸出右擴展模塊，包含2、4點規格。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
12位高精度模擬量輸出
模擬量輸出類型：電壓、電流可選
特殊型號模擬量輸出為雙極性
命名規則
1： | 系列名稱 | XD |
2： | 指代擴展模塊 | E |
3： | 模擬量輸出點數 | 2、4 |
4： | 指代模擬量輸出 | DA |
型號一覽表
型 號 | 功 能 |
XD-E2DA | 2通道模擬量輸出模塊(12bit)； 電流（0~20mA、4~20mA）、電壓（0~5V、0~10V、-5~5V、-10~10V）可選 |
XD-E4DA | 4通道模擬量輸出模塊(12bit)； 電流（0~20mA、4~20mA）、電壓（0~5V、0~10V）可選 |
基本規格
項 目 | 規 格 |
使用環境 | 無腐蝕性氣體 |
環境溫度 | 0℃~60℃ |
保存環境溫度 | -20~70℃ |
環境濕度 | 5~95%RH |
保存環境濕度 | 5~95%RH |
安裝 | 可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
性能規格
項目 | 電壓輸出 | 電流輸出 | ||
2DA | 4DA | 2DA | 4DA | |
模擬量輸出范圍 | 0～5V、0～10V、 -5～5V、-10～10V | 0～5V、0～10V | 0～20mA、4～20mA （外部負載電阻小于500Ω）- | |
（外部負載電阻2KΩ~1MΩ） | ||||
數字輸入范圍 | 12位二進制數（0~4095） | |||
分辨率 | 1/4095(12Bit)；轉換數據以16進制形式存入PLC(12Bit) | |||
綜合精確度 | 1% | |||
轉換速度 | 2ms/1通道 | |||
模擬量用電源 | DC24V±10%，150mA | |||

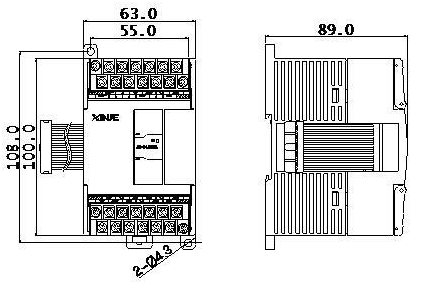

外觀尺寸圖（單位：mm）
 |
XD系列DA擴展模塊說明書 |
 |
