歡迎光臨常州市瑞隆工業控制裝備有限公司官網!

您當前的位置 :首頁>產品中心>代理品牌>信捷電氣>運動控制系列>步進系統
DPL-708A

DPL-708A

  • 所屬分類:步進系統
  • 瀏覽次數:184次
  • 發布日期:2019-12-26
  • 產品特點
  • 型號說明
  • 技術參數
  • 詳細資料下載

參數自動整定功能

超低電機運行噪聲

控制信號為24V,直接和PLC連接

供電電壓在20-80VAC/30-100VDC 任意選擇

輸出電流有效值可在2.0~6.0A之間選擇

內置高細分,細分動態可選,每轉脈沖數最大可達40000

可驅動任何6.0A以下的4,6,8線兩相步進電機

靜止時電流自動減半

光隔離差分信號輸入

具有過壓、過流保護功能


參數自動整定功能

超低電機運行噪聲

控制信號為24V,直接和PLC連接

供電電壓在20-80VAC/30-100VDC 任意選擇

輸出電流有效值可在2.0~6.0A之間選擇

內置高細分,細分動態可選,每轉脈沖數最大可達40000

可驅動任何6.0A以下的4,6,8線兩相步進電機

靜止時電流自動減半

光隔離差分信號輸入

具有過壓、過流保護功能

項  目

最小值

典型值

最大值

輸入電源電壓

(VAC)

20

68

80

(VDC)

30

68

100

輸出電流有效值(A)

2

6

邏輯輸入電流(mA)

4

7

16

步進脈沖頻率(KHz)

0

200

絕緣電阻(MΩ)

500

環境溫度

0℃~50℃

最高工作溫度

60℃

濕度

40%~90% RH(不能結露或有水珠)

振動

5.9m/s2 Max

保存溫度

-20℃~65℃

外形尺寸

150mm×94mm×57mm

電流設定
由三位撥碼開關控制。
細分設定
由四位撥碼開關設定,具體如下表:

Pulse/rev

SW1

SW2

SW3

SW4

200

OFF

OFF

OFF

OFF

400

OFF

OFF

OFF

ON

800

OFF

OFF

ON

OFF

1600

OFF

OFF

ON

ON

3200

OFF

ON

OFF

OFF

6400

OFF

ON

OFF

ON

12800

OFF

ON

ON

OFF

25600

OFF

ON

ON

ON

1000

ON

OFF

OFF

OFF

2000

ON

OFF

OFF

ON

4000

ON

OFF

ON

OFF

5000

ON

OFF

ON

ON

8000

ON

ON

OFF

OFF

10000

ON

ON

OFF

ON

20000

ON

ON

ON

OFF

40000

ON

ON

ON

ON

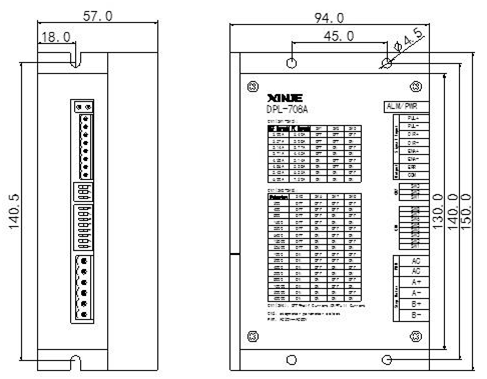

外形尺寸(單位:mm


DPL-708A說明書
